| MOQ: | 2 Stück |
| Preis: | negotiable |
| Zahlungs-Methode: | L/C, T/T |
| Lieferkapazität: | 100000 Stück/Stück pro Monat |
PRODUKTBESCHREIBUNG:

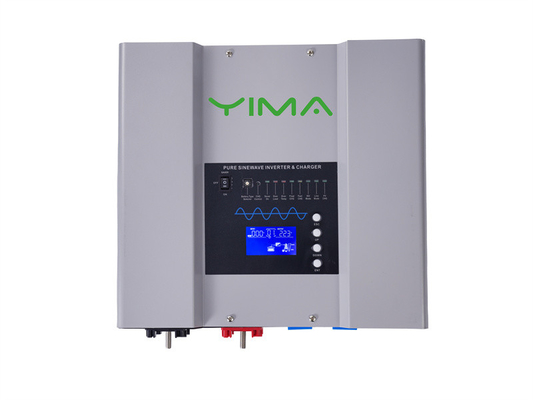

HS-PV Diese Produktreihe verwendet hocheffiziente Transformatoren (optional), einen integrierten Solar-MPPT-Controller (optional) (30A-120A) und ergänzende
mit Netz, Solar-Prioritätsmodus, Benutzer können den Lademodus entsprechend der Nutzungsumgebung einstellen,Produkt integriertes Management hat die
Vorteile: hoher Umwandlungswirkungsgrad, Schlagfestigkeit und starke Belastbarkeit. Benutzer benötigen nur externe Solarmodule und Batterien, um ein netzunabhängiges Stromerzeugungssystem zu bilden. HS-PV ist eine multifunktionale und intelligente All-in-One-Maschine mit Wechselrichtersteuerung.
Es handelt sich dabei um das aktuell hochwertigste Produkt im Bereich der industriellen Frequenzumrichter.
PRODUKTMERKMALE:
1. Reiner Sinusausgang ist für verschiedene Lasten geeignet. Er kann mit gemischter Stromversorgung wie Netz-/Dieselgeneratoren verwendet werden Automatisches Umschalten von
2. 5 Funktionen: Netzbypass, Netzladung, Solarladung, Wechselrichter, USV
3. Eingebauter MPPT/Solarladeregler (Reglerleistung 40/60A/80A/120A optional)
4. Enthält Relaisschaltung und AC/DC-Leistungsschalter mit mehreren Schutzfunktionen wie Unterspannung/Überspannung/Kurzschluss/Überlast/Übertemperatur
5. DIP-Schalterauswahl: Batterieunterspannungspunkt, Eingangswechselstrombereich, Energiesparmodus, Ausgangsfrequenz, Prioritätsmodus
6. Der Wirkungsgrad ist 3 bis 5 % höher als bei der normalen Netzfrequenzreihe und der Eigenverbrauch wird um 30 bis 50 % reduziert.
7. Professionelle netzunabhängige Solarsystemlösungen (optional)
8. Fernbedienung RJ11 / RJ45 und RS232 / 485 Schnittstelle Fernbedienungspanel (optional), App-Funktionen Optionen
9. Wechselrichter der Serie mit reiner Sinuswelle eignen sich für Systeme zur Erzeugung erneuerbarer Energien, Photovoltaikanlagen, Fahrzeuge, Schiffe, Meeresanwendungen und Notfallanwendungen.
Parametertabelle der HS-pv-Serie
| Elektronische Spezifikationen | ||||||||||||||||
| Modell HS-PV | 1,0KW | 2,0KW | 3,0KW | 4,0KW | 5,0KW | 6,0KW | 8,0KW | 10,0KW | 12,0KW | |||||||
| Wandler Ausgabe |
Nennleistung | 1,0KW | 2,0KW | 3,0KW | 4,0KW | 5,0KW | 6,0KW | 8,0KW | 10,0KW | 12,0KW | ||||||
| Spitzenleistung (2 Sekunden) |
3,0KW | 6,0KW | 9,0KW | 12,0KW | 15,0KW | 18,0KW | 24,0KW | 30,0KW | 36,0KW | |||||||
| Ausgangsspannung Wellenform |
Reine Sinuswelle (Netz oder Generator) | |||||||||||||||
| Nennwirkungsgrad | >88 % (Spitzenwert) | |||||||||||||||
| Onlinemodus Effizienz |
>95 % | |||||||||||||||
| Leistungsfaktor | 0,9 – 1,0 | |||||||||||||||
| Nennleistung Stromspannung |
100-110-120 V Wechselspannung / 220-230-240 V Wechselspannung | |||||||||||||||
| Ausgangsfrequenz | 50 Hz±0,3 Hz/60 Hz±0,3 Hz | |||||||||||||||
| Kurzschluss | Ja, Schutz nach 1 Sekunde Kurzschluss | |||||||||||||||
| Schutz | ||||||||||||||||
| Typisches Schalten Zeit |
10 ms (maximal) | |||||||||||||||
| Gesamtharmonische Verzerrung |
< 10 % | |||||||||||||||
| Gleichstrom Eingang |
Nenneingangsleistung Stromspannung |
12,0 VDC / 24,0 VDC / 48,0 VDC |
24,0 VDC / 48,0 VDC | 48,0 VDC/60,0 VDC/72,0 VDC | ||||||||||||
| Mindeststartzeit Stromspannung |
10,0 VDC / 10,5 VDC für 12-V-DC-Modus |
*2 für 24 VDC,*4 für 48 VDC*5 60 VDC VDC *6 72 VDC |
||||||||||||||
| Niedriger Batteriestatus Spannungsalarm |
10,5 VDC / 11,0 VDC für 12-V-DC-Modus |
|||||||||||||||
| Unterspannungsabschaltung aus |
10,0 VDC / 10,5 VDC für 12-V-DC-Modus |
|||||||||||||||
| Hochspannung Schneiden |
16,0 VDC für 12 VDC-Modus | |||||||||||||||
| Niederspannung Erholung |
15,5 VDC für 12 VDC-Modus | |||||||||||||||
| schützen | Nenneingangsleistung Stromspannung |
100-110-120 V Wechselspannung / 220-230-240 V Wechselspannung | ||||||||||||||
| Maximaler Eingang Stromspannung |
150 VAC für 120 VAC LV-Modus；300 VAC für 230 VAC HV-Modus； | |||||||||||||||
| Nenneingangsleistung Frequenz |
50 Hz oder 60 Hz | |||||||||||||||
| Niederfrequenz ausgeschnitten |
47±0,3Hz für 50Hz, 57±0,3 Hz für 60 Hz | |||||||||||||||
| Hochfrequenz ausgeschnitten |
55±0,3Hz für 50Hz, 65±0,3 Hz für 60 Hz | |||||||||||||||
| Überlast Schutz |
Ja | |||||||||||||||
| Ausgang kurz Sicherung |
Ja | |||||||||||||||
| Maximaler Bypass aktuell |
30 Ampere | 40 Ampere | 80 Ampere | |||||||||||||
| Aufladung Regler |
Die Ausgabe Stromspannung |
Abhängig vom Batterietyp | ||||||||||||||
| Ladeschaltung Leistungsschalter Spezifikationen |
15A | 20A | 30A | 40A | 40A | 40A | 50A | 80A | 80A | |||||||
| Maximal Ladestrom |
Siehe detaillierte Tabelle | |||||||||||||||
| Startspannung | 10,5-15,7 VDC für 12-V-DC-Modus |
*2 für 24 VDC, *4 für 48 VDC; *6 72 VDC | ||||||||||||||
| Überladung Schutz Abschaltpunkt |
mehr als 15,8 Vdc für 12-V-DC-Modus |
|||||||||||||||
| Solar Regler Parameter |
Sonnensystem Stromspannung |
MPPT12V/24V/36V/48V automatische Erkennung | ||||||||||||||
| Offener Kreislauf Spannung von Photovoltaikmodul |
18～150 VDC bei 12 V 35～150 VDC bei 24 V 60～150 VDC bei 48 V | |||||||||||||||
| Nennladung aktuell |
30A-120A (optional) | |||||||||||||||
| Laden Effizienz |
97,6 % | |||||||||||||||
| Wiederaufladbar Akku-Typ |
Verschlossene Bleibatterie Gelbatterie Lithiumbatterie | |||||||||||||||
| Ladeverfahren | Vierstufiges Laden: Konstantstromladung, Konstantspannungsladung, Erhaltungsladung, gleiche Ladung |
|||||||||||||||
| Sicherheitsschutz | Kurzschlussschutz für Solarmodule, Überladeschutz, Überentladeschutz, Überspannungschutz |
|||||||||||||||
| PV-Modul Nutzung |
12V/24V/48V | W99.97 % | ||||||||||||||
| Eingabefunktionen | ||||||||||||||||
| MPPT funktioniert Stromspannung |
12V | DC18V-DC150V | ||||||||||||||
| 24 V | Gleichstrom 34 V bis 150 V Gleichstrom | |||||||||||||||
| 48 V | Gleichstrom 65 V bis 150 V Gleichstrom | |||||||||||||||
Max. PV-Eingang Stromspannung |
12V/24V/48V | Gleichstrom 170 V | ||||||||||||||
Überspannung Schutzpunkt |
12V/24V/48V | Gleichstrom 175 V | ||||||||||||||
Überspannungseingang Wiederherstellungspunkt |
12V/24V/48V | Gleichstrom 170 V | ||||||||||||||
| MAXIMALER SOLARERtrag Leistung |
12V-Anlage | 420 W | 570 W | 700 W | 900 W | 1140 W | 1400 W | |||||||||
| 24V System | 840 W | 1130 Watt | 1400 W | 1700 W | 2260 W | 2600 W | ||||||||||
| 48V System | 1650 W | 2270 W | 2800 W | 3400 W | 4540W | 5600 W | ||||||||||
| Ausgabefunktionen | Gleich wie Batteriespannung | |||||||||||||||
| Batterietyp (Die Standard Blei-Säure-Wartung verbesserungsfrei Batterie) |
12 V/24 V/48 V/96 V | Wartungsfreie Bleibatterien, Gelbatterien, Flüssigbatterien, Lithiumbatterien (Sie können es auch anpassen, um andere Batterietypen zu laden) |
||||||||||||||
| Mechanisch Parameter |
Installieren | Wandhalterung | ||||||||||||||
| Wechselrichtergröße (Länge Breite * Höhe) |
340*420 *200 mm |
425 x 375 x 200 mm | 560*420*235 mm | 655 x 490 x 240 mm | ||||||||||||
| Wechselrichtergehäusegröße (Länge Breite * Höhe) |
415*440 *300 mm |
500 x 495 x 300 mm | 660 x 470 x 310 mm | 720 x 470 x 290 mm | ||||||||||||
| Nettogewicht von Wechselrichter mit Solar hinten KG |
16 | 21,5 | 28.2 | 33 | 35,5 | 38 | 58 | 60,5 | 63 | |||||||
| Paket beinhaltet Solar-Heckeinheitsnetz Gewicht (kg |
19 | 24 | 30,8 | 39,5 | 42 | 45 | 65,5 | 67 | 70,5 | |||||||
| zeigen | Status-LEDs / Status-LEDs+LCD | |||||||||||||||
| Standardgarantie | 2 Jahre | |||||||||||||||
Wenn sich die Produktmodellspezifikation ohne vorherige Ankündigung ändert
